產品簡介

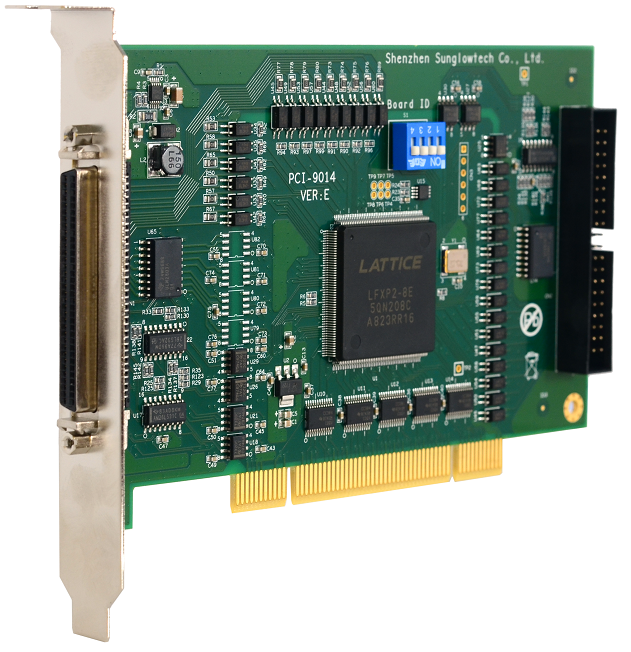

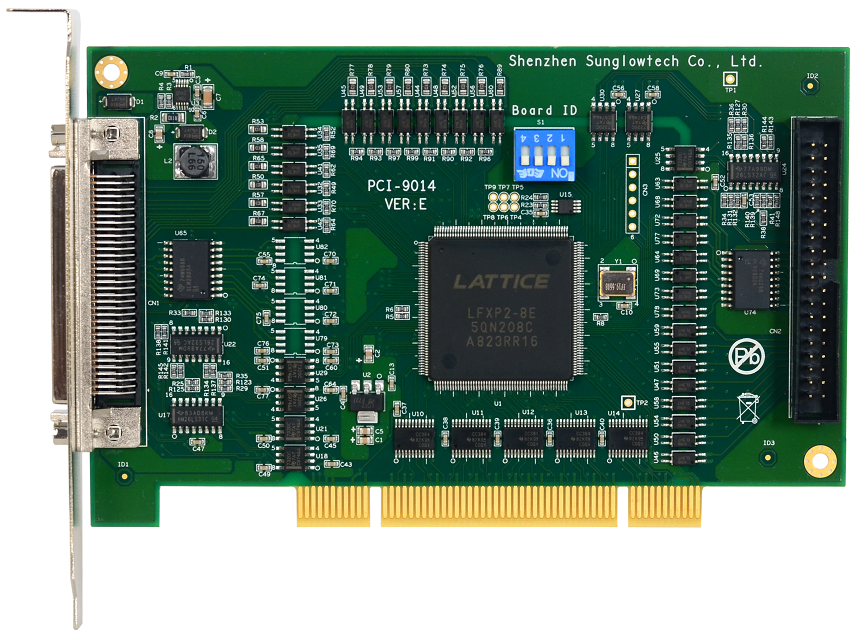

PCI-9014是一款基于PCI總線的4軸運動控制卡，可用于控制步進電機和伺服電機。它通過FPGA進行運動規劃，可以輸出脈沖指令， 支持點位和連續運動等運動模式。通過開發包提供的VC++, VB.NET, C#, Delphi, Labview等開發環境下例程，用戶可以快速實現對控制卡的編程，構建自己的自動化設備控制系統。
●支持32位33MHz PCI總線，兼容3.3V、5V PCI接口
●支持4軸步進電機或伺服電機控制
●支持脈沖/方向，CW/CCW等脈沖輸出格式，脈沖輸出頻率高達4MHz
●每軸有兩個28位計數器，分別對命令脈沖輸出、編碼器脈沖輸入進行計數
●支持T型和S型速度曲線
●每軸有獨立的正向限位、負向限位、原點等專用輸入接口
●提供硬件撥碼開關來設置卡號
●16路隔離輸出（DO），集電極開路結構，最大灌電流50mA
●16路隔離輸入（DI）
●在硬件上提供唯一序列號，可用來保護應用軟件
●支持Windows XP/Win7/Vista/Win10等操作系統
●通過EN 61000-6-4:2007+A1:2011, EN 61000-6-2:2005認證
●支持4軸步進電機或伺服電機控制
●支持脈沖/方向，CW/CCW等脈沖輸出格式，脈沖輸出頻率高達4MHz
●每軸有兩個28位計數器，分別對命令脈沖輸出、編碼器脈沖輸入進行計數
●支持T型和S型速度曲線
●每軸有獨立的正向限位、負向限位、原點等專用輸入接口
●提供硬件撥碼開關來設置卡號
●16路隔離輸出（DO），集電極開路結構，最大灌電流50mA
●16路隔離輸入（DI）
●在硬件上提供唯一序列號，可用來保護應用軟件
●支持Windows XP/Win7/Vista/Win10等操作系統
●通過EN 61000-6-4:2007+A1:2011, EN 61000-6-2:2005認證
