產品簡介

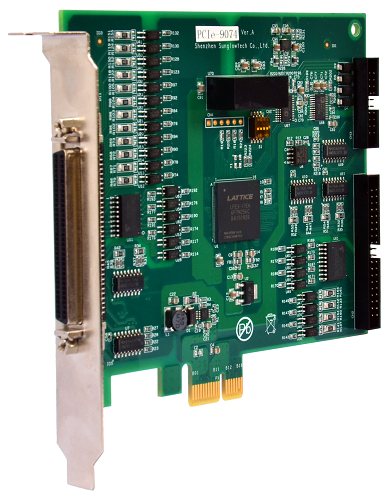

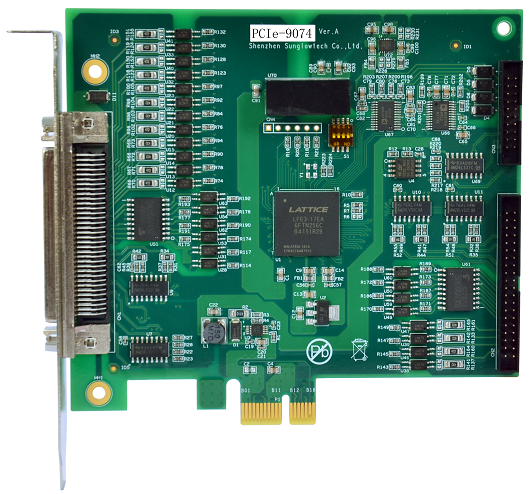

PCIe-9074是一款基于PCI Express總線的4軸運動控制卡，可用于控制步進電機和伺服系統。它通過實時系統下運動規劃算法進行運動規劃，可以輸出脈沖指令。它支持點位運動、連續運動、原點查找和插補運動等運動模式。通過開發包提供的VC++, VB.NET, C#, Delphi等開發環境下例程，用戶可以快速實現對控制卡的編程，構建自己的自動化設備控制系統。
●PCI Express x1接口，支持PCI Express1.0協議(2.5Gbps)
●支持4軸步進電機或伺服電機控制
●支持脈沖/方向，CW/CCW、正交編碼(4xAB)等脈沖輸出格式，脈沖輸出頻率高達7.8MHz
●每軸提供一個32 位反饋位置計數器，可支持最高7.8MHz頻率脈沖輸入（倍頻前）
●每軸有獨立的正向限位、負向限位、原點、伺服告警、伺服使能等專用輸入輸出接口
●16路隔離數字輸出（DO），集電極開路結構，最大灌電流0.5A
●16路隔離數字輸入（DI）
●1路脈寬調制(PWM) ，使用差分輸出
●1路位置比較器，使用差分輸出
●4路±10 V模擬量輸出
●在硬件上提供唯一序列號，可用來保護應用軟件
●內部運動規劃器使用雙精度浮點數，超寬動態范圍
●支持絕對坐標運動、相對坐標運動、連續運動、查找原點等模式
●在點位運動過程中下可以動態修改運行速度、目標位置；
●提供二次回零功能，回零過程兼顧高速與高精度
●支持直線、圓弧插補、螺旋線、漸開線、漸近線插補等插補功能
●提供2000 級指令緩沖區，所有插補指令、同步數字輸出(DO)指令可以放入緩沖區中順序執行
●緩沖區的指令在執行的過程中可以執行暫停、恢復執行；
●支持前瞻預處理功能，用于平滑指令緩沖區中的相鄰運動指令的軌跡
●支持軟件限位功能；
●支持電子齒輪功能
●支持Windows XP/Win7/Vista/Win10等操作系統
●支持4軸步進電機或伺服電機控制
●支持脈沖/方向，CW/CCW、正交編碼(4xAB)等脈沖輸出格式，脈沖輸出頻率高達7.8MHz
●每軸提供一個32 位反饋位置計數器，可支持最高7.8MHz頻率脈沖輸入（倍頻前）
●每軸有獨立的正向限位、負向限位、原點、伺服告警、伺服使能等專用輸入輸出接口
●16路隔離數字輸出（DO），集電極開路結構，最大灌電流0.5A
●16路隔離數字輸入（DI）
●1路脈寬調制(PWM) ，使用差分輸出
●1路位置比較器，使用差分輸出
●4路±10 V模擬量輸出
●在硬件上提供唯一序列號，可用來保護應用軟件
●內部運動規劃器使用雙精度浮點數，超寬動態范圍
●支持絕對坐標運動、相對坐標運動、連續運動、查找原點等模式
●在點位運動過程中下可以動態修改運行速度、目標位置；
●提供二次回零功能，回零過程兼顧高速與高精度
●支持直線、圓弧插補、螺旋線、漸開線、漸近線插補等插補功能
●提供2000 級指令緩沖區，所有插補指令、同步數字輸出(DO)指令可以放入緩沖區中順序執行
●緩沖區的指令在執行的過程中可以執行暫停、恢復執行；
●支持前瞻預處理功能，用于平滑指令緩沖區中的相鄰運動指令的軌跡
●支持軟件限位功能；
●支持電子齒輪功能
●支持Windows XP/Win7/Vista/Win10等操作系統
