產品簡介

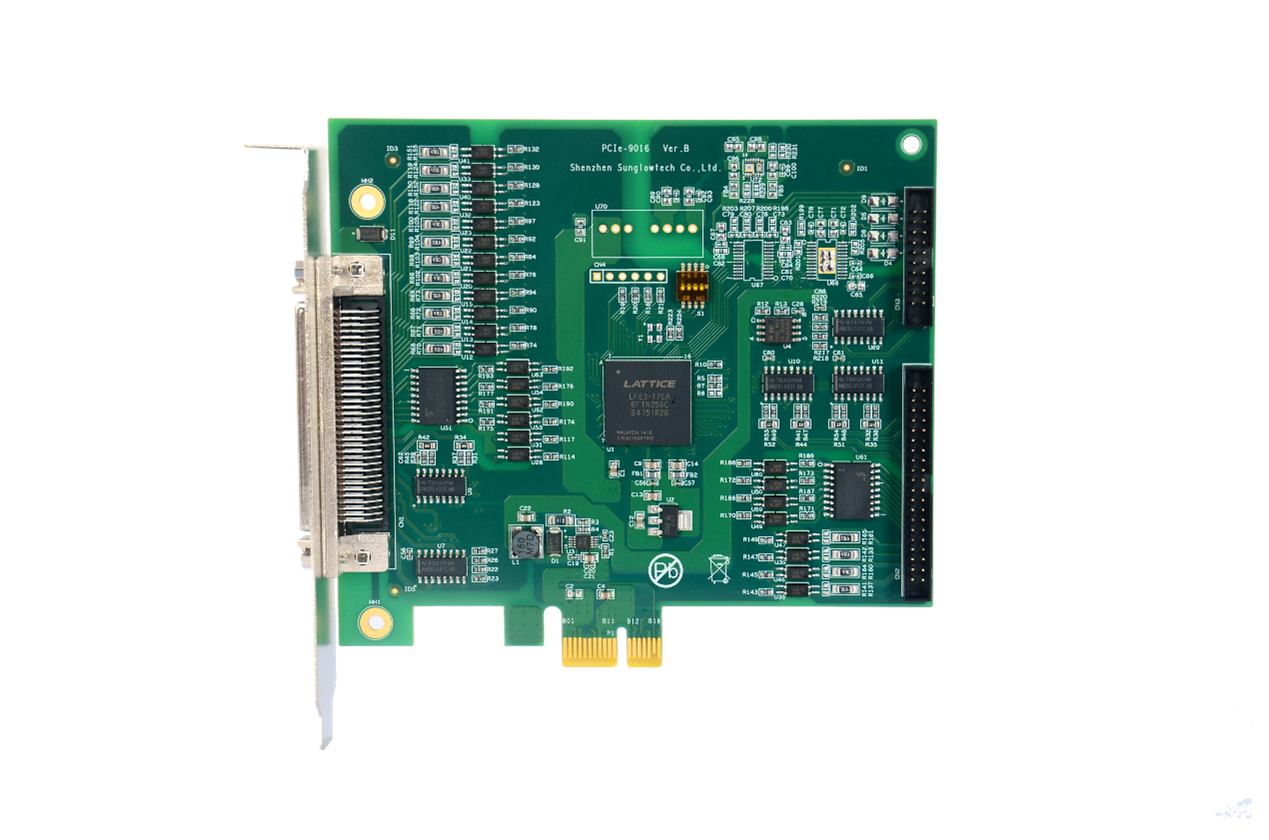

PCIe-9016是一款基于PCI Express接口的6軸運動控制卡，可用于控制步進電機和伺服電機，它使用FPGA進行運動規劃，可以輸出脈沖指令，支持點位運動、連續運動、原點查找等模式。通過開發包提供的VC++,VB.NET、C#、Delphi、Labview等范例程序，用戶可以快速實現對控制卡的編程，構建自己的自動化設備控制系統。
lPCI Express x1 接口，支持PCI Express 1.0協議(2.5Gbps)
l支持6軸步進電機或伺服電機控制
l支持脈沖/方向、CW/CCW等脈沖輸出格式，脈沖輸出頻率高達3.9MHz
l每軸提供兩個28位計數器，分別用來對輸出脈沖和編碼器反饋脈沖進行計數
l每軸提供獨立的正向限位、負向限位、原點、伺服告警、伺服使能等專用輸入輸出接口
l提供硬件撥碼開關來設置卡號
l16路隔離數字輸入（DO），集電極開路結構，最大灌電流0.5A
l16路隔離數字輸入（DI）
l提供1路位置比較器，使用差分輸出
l提供唯一序列號，可用來保護應用軟件
l支持Win7/Win8.1/Win10/Win11/Linux等操作系統
