產品簡介

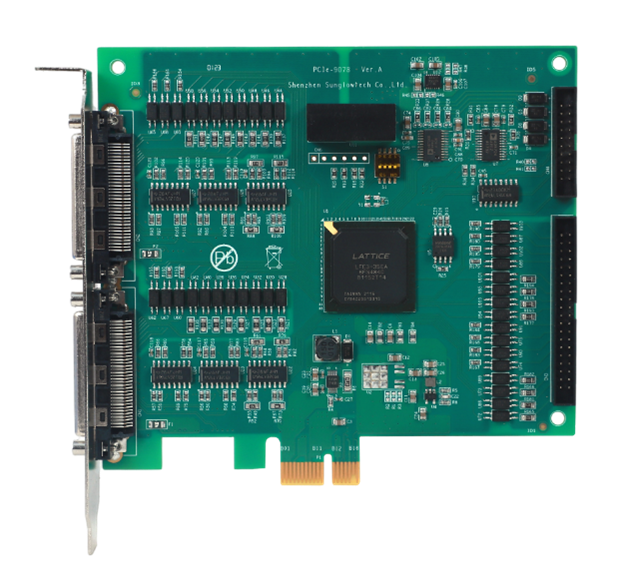

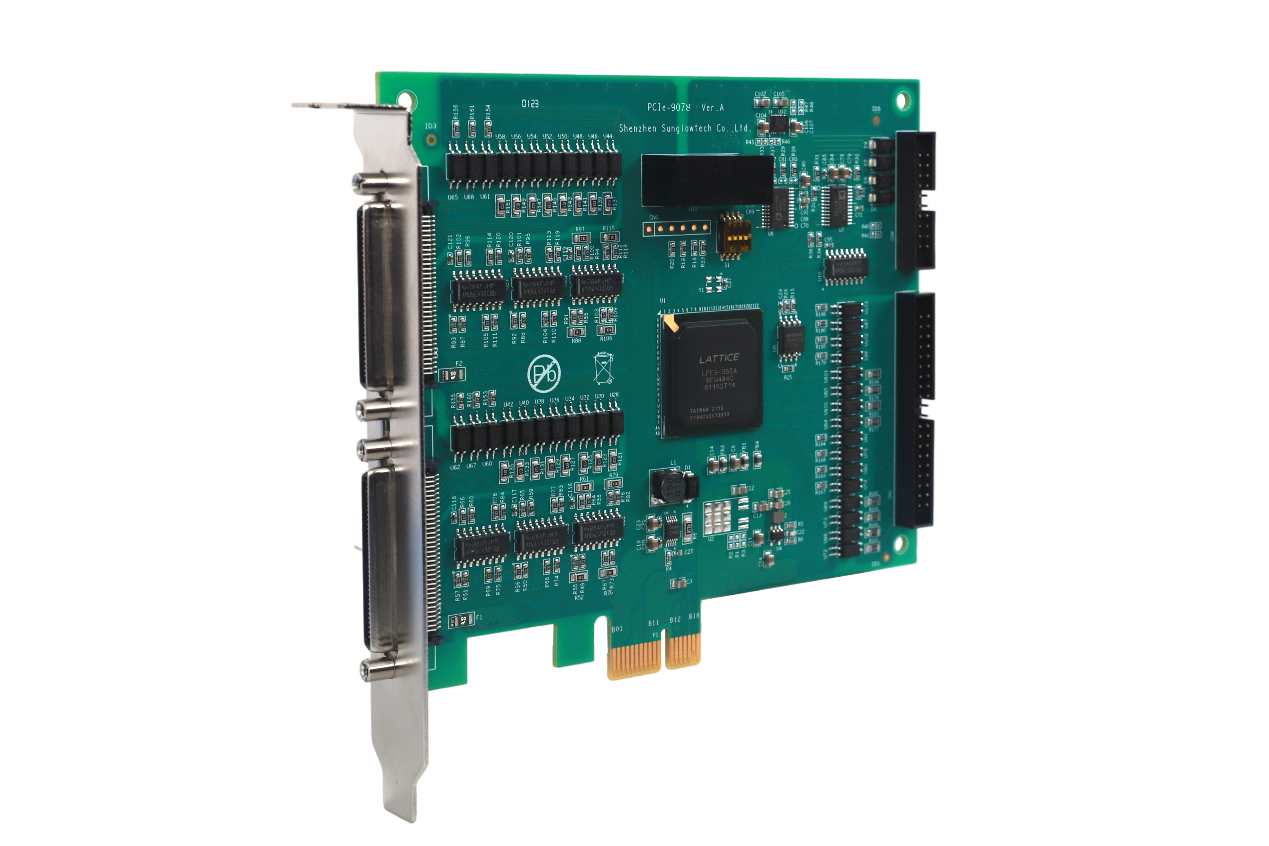

PCIe-9078是一款基于PCI Express總線的8軸運動控制卡，其利用了 Soft-Motion 技術， 在 Windows 操作系統的內核層實現了實時任務擴展，執行實時的運動規劃，充分利用了現代 PC 處理器優異的浮點運算性能；實時任務完成控制軸 I/O 檢測、速度/位置規劃、插補隊列管理、速度前瞻處理、運動學轉換等功能。由于控制軸的位置、速度數據由算法實時計算生成，因此具有響應速度快的優點。通過開發包提供的VC++, VB.NET, C#, Delphi, Labview等開發環境下例程，用戶可以快速實現對控制卡的編程，構建自己的自動化設備控制系統。
lPCI Express x1?接口，支持PCI Express 1.0協議(2.5Gbps)
l支持8軸步進電機或伺服電機控制
l支持?PUL/DIR, CW/CCW, 4xAB?等脈沖輸出格式，脈沖輸出頻率高達7.8 MHz
l支持動態修改控制軸運行速度與目標位
l支持點位運動、連續運動、原點查找、PVT運動等功能
l支持直線插補、圓弧插補、螺旋線插補等功能
l提供2000級插補指令緩沖區，所有插補指令、同步輸出指令可以放入緩沖區中執行；可以為每個插補指令指定不同的前瞻處理參數
l運動規劃器使用雙精度浮點運算，動態范圍大
l每軸一個32位編碼器反饋脈沖計算器
l提供硬件撥碼開關來設置卡號
l16路隔離數字輸出（DO），集電極開路結構；16路隔離數字輸入（DI）
l4路±10 V模擬量輸出；4路±10 V模擬量輸入
l1路脈寬調制(PWM)，使用差分輸出
l1路位置比較器, 使用差分
l一路PWM ,?差分輸出
l一路位置比較器，差分輸出
l在硬件上提供唯一序列號，可用來保護應用軟件
l支持Win7/Win8.1/Win10/Win11等操作系統
l通過EN 61000-6-4：2007+A1：2011，EN 61000-6-2：2005認證
