首頁在Labview里使用PCIe-1230控制卡
1 現有工程
要使用現有的Labview工程，要確保工程所在的文件夾包含PCI1230.dll、PCIe1230.lvlib、子VI文件夾Vis（見下圖）。
圖1

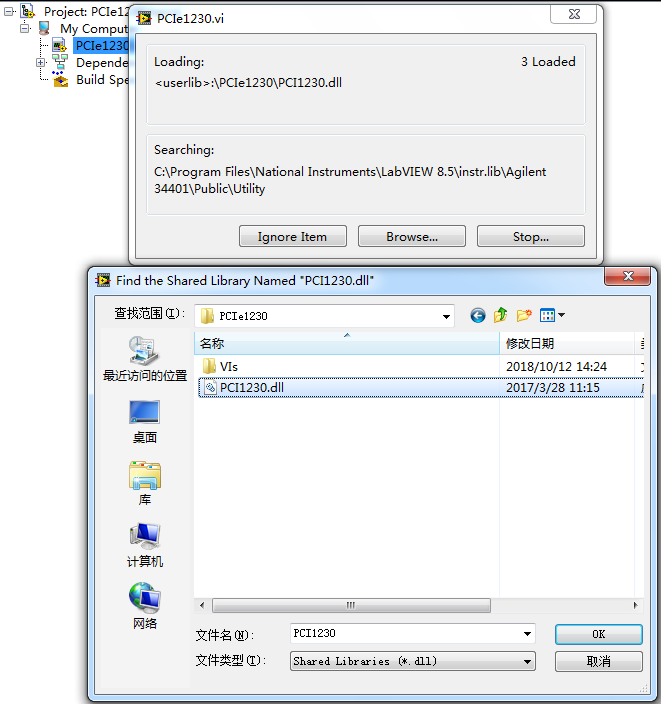

打開工程后雙擊PCIe1230子VI, Labview會提示查找PCI1230.dll文件、PCIe1230.lvlib文件，請按下圖所示查找并添加到工程里。
圖2
2 新建工程
下面以PCIe-1230為例，在Labview里面設計圖形化界面控制DO0~DO3、 DI0~DI3，來演示在Labview里開發I/O控制卡應用程序的步驟。
2.1 制作程序前面板

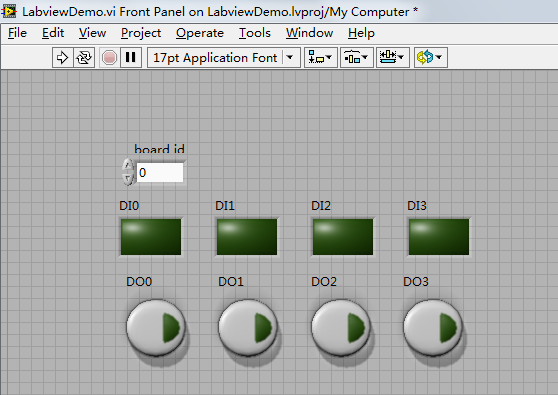

制作程序前面板（Front Panel），添加輸出控件DO0~DO3、輸入顯示控件DI0~DI3、數據輸入控件board id（控制卡的卡號）。
圖3
2.2 制作程序框圖

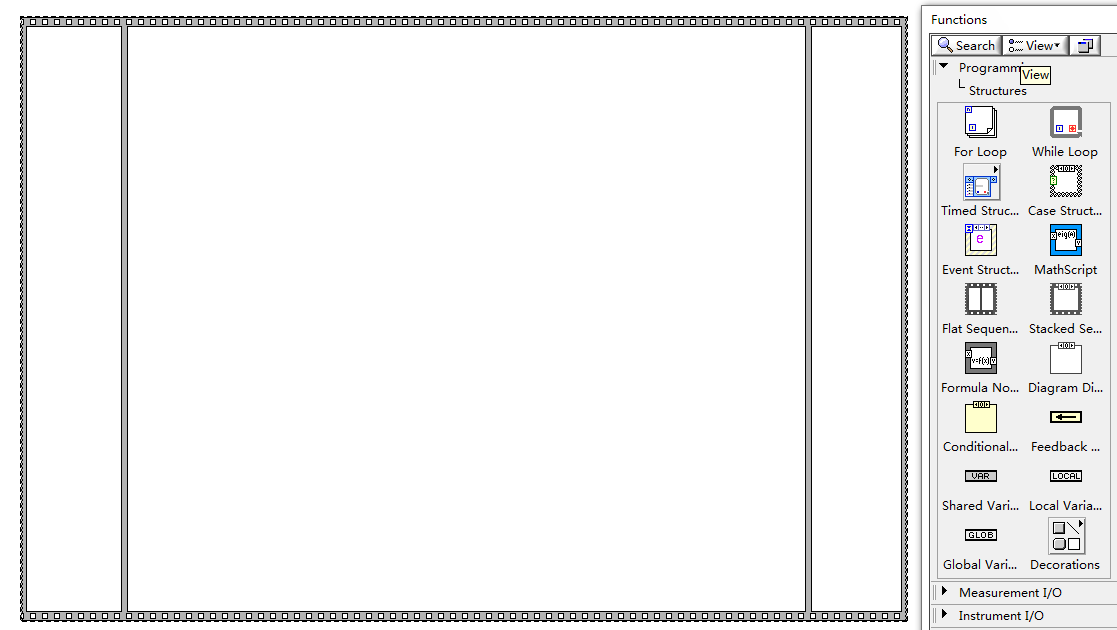

1)切換到程序框圖（Block Diagram）界面，因為程序是由打開控制卡、設置輸出(DO)與讀取輸入(DI)、關閉控制卡三個順序步驟組成，所以選擇順序結構(Flat Sequence Structure)作為程序整體結構（見下圖）。
圖4

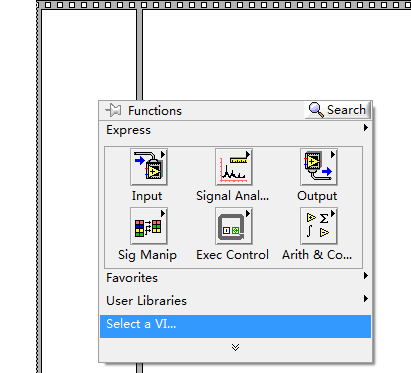

2)在順序結構的第一個框圖中調用打開控制卡的子VI（見下圖），
圖5

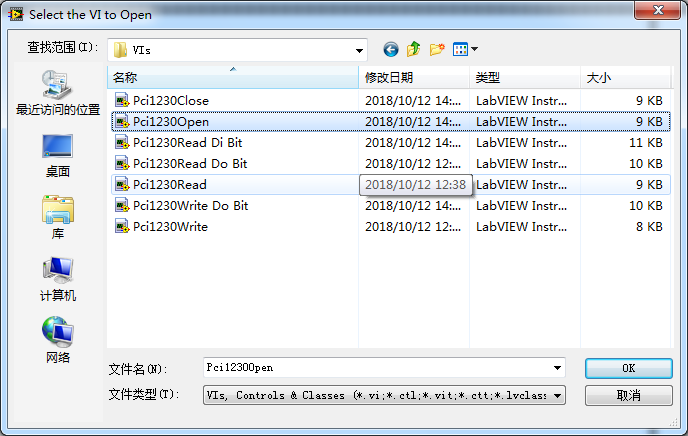

然后選擇VI庫中的Pci1230Open（見下圖）。
圖6
3）Pci1230Open需要輸入控制卡卡號（board id）作為參數。如果子VI調用成功，其返回值為1024（十六進制表示為0x400），所以在第二個順序框圖起始處使用比較節點，檢查該VI的返回值是否為1024，如果比較結果為真，則允許對DI/DO操作的子VI進行調用，否則直接退出應用程序。
需要注意：PCI-1230、PCI-1232出廠默認卡號是15，PCIe-1230、PCIe-1232 出廠默認卡號是0。
圖7

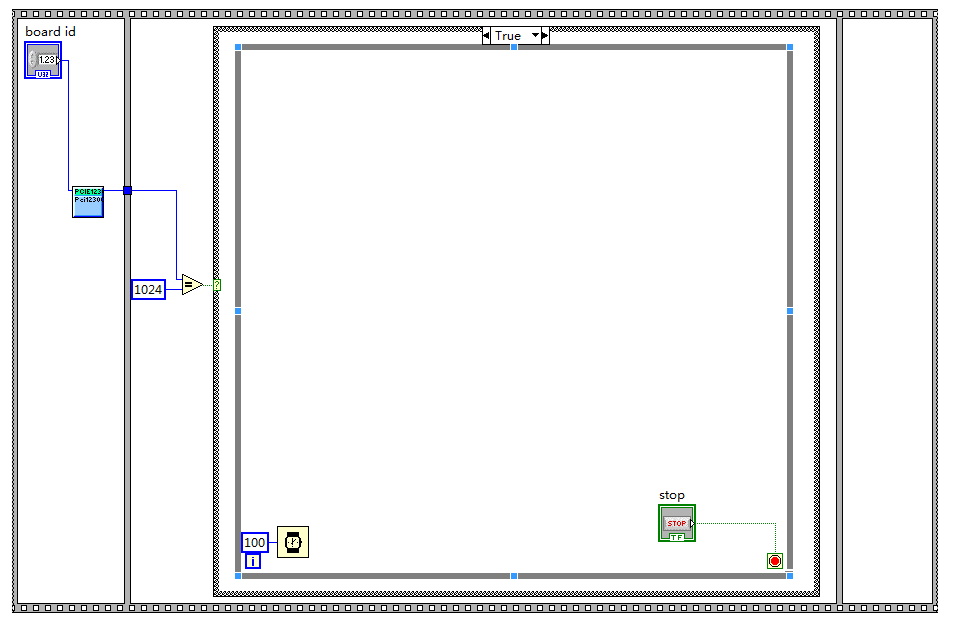

4）在此范例中選擇在while循環里面一直執行DI/DO操作直到stop按鍵按下跳出循環，再進行順序結構的下一步操作。每次循環中間延時100ms。
圖8

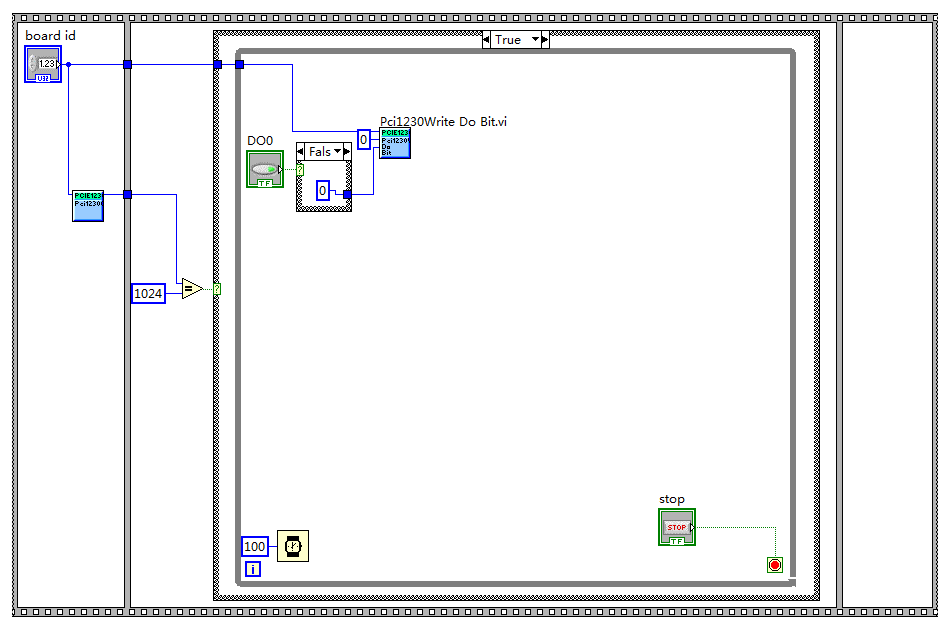

5）調用Pci1230Write Do Bit子VI，其中需要輸入卡號、要訪問的輸出(DO)位號、輸出(DO)的狀態（1表示輸出導通、0表示輸出截止）。此范例中使用按鍵和真假結構來控制狀態數據的輸入（見下圖）。
圖9
6）調用Pci1230Read Di Bit子VI，其中需要輸入卡號、要訪問的輸入(DI)位號，此子VI會輸出對應DI的狀態信息（1表示輸入導通、0表示輸入截止）。通過將狀態信息與0比較節點，將此DI狀態顯示在顯示控件中。

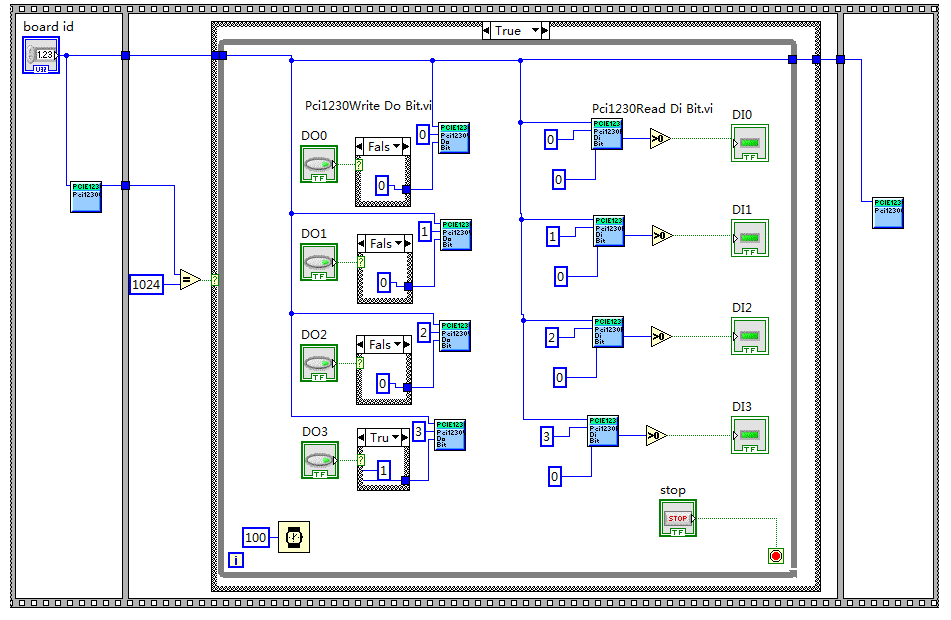

圖10中順序結構的第三個框圖中調用Pci1230 Close.vi來關閉控制卡。
圖10
